低空慢速小目标探测雷达

1.应用领域

无人机市场发展迅速，尤其小型化、消费类无人机已呈现爆发性增长趋势。无人机的兴起使其在军用和民用领域构成的威胁也日趋严峻，使得对具有严重威胁的低空无人机探测需求日益迫切。当前重点防护区域的低空无人机防护手段几乎空白。其核心难点是如何对低空无人机进行探测、发现、跟踪和及时预警。

　　低空无人机探测雷达能够实现对低空空域的全天时全天候监视，可对低空微小型无人机进行有效探测及跟踪，为低空领域侦察监视提供有效手段。同时该雷达具备对车辆、骑行等地面目标，武装单兵等低速小目标的实时探测能力。

　　该雷达可用于核心区域、油库、机场、监狱、大型集会场所、政府机构等重要设施的地面、低空监视，并可用于防止越境、偷渡、走私等活动，以及海岸线的海岸监视。

　　典型应用场景

　　战场监视、侦察

　　边境监控、国土安全

　　周界监控

　　人员保护

　　核心区域、油库、机场、监狱、大型集会场所防护

　　核心政府机构防护

2.指标参数

　　根据探测威力不同，低空无人机探测雷达共两个版本，分别为作用距离3km、5km版。

　　雷达体制：全相参脉冲多普勒、方位机扫、俯仰电扫。

　　工作频段：Ku波段；

　　最大探测距离：

　　在发现概率Pd=0.9，虚警概率Pf=10^-6的条件下，作用距离为：

　　微小型无人机（RCS=0.01m²）：≥3km（版本1）,≥4km（跟踪模式）；

　　微小型无人机（RCS=0.01m²）：≥5km（版本2）,≥6km（跟踪模式）；

　　最小探测距离：

　　最小探测距离：≤150m；

　　最低探测速度：≤1m/s（跟踪模式）；

       扫描范围

　　水平扫描范围：0~360°机扫；

　　俯仰扫描范围；0°~30°；  俯仰可调整范围：0°~75°；

　　波束宽度

　　方位：≤ 2.5°；

　　俯仰：≤ 6°；

　　测量精度（均方根误差）

　　距离精度：≤10m；

　　方位精度：≤0.4°；

　　俯仰精度：≤0.7°；

　　速度精度：≤1m/s；

　　雷达分辨力

　　距离分辨率：≤10m；

　　方位分辨率：≤2.5°；

　　俯仰分辨率：≤6°；

　　同时多目标处理能力：≥200批，具有抗点迹饱和与点迹过滤能力，可有效抑制虚假目标。

　　数据刷新速率

　　数据刷新率：≤6s（搜索模式），≤1s（跟踪模式）；

　　供电形式

　　电池供电和外接市电供电（220V，50Hz）；

　　整机重量：≤22kg；

　　整机功耗：≤130W；

　　整机尺寸：≤480mm×300mm×120mm；

　　预留多种外部接口。

3.系统特点

　　优异的杂波抑制能力

　　本雷达采用先进信号处理算法，具备小目标探测时的强杂波抑制能力，可对复杂背景下的低空“低慢小”类无人机目标、地面慢速移动的行人等目标有效探测。

　　小型化便携式设计

　　本雷达体积小、重量轻，可单兵背负携行，也可在固定站点使用，同时可作为车载雷达机动使用。

4.性能实测

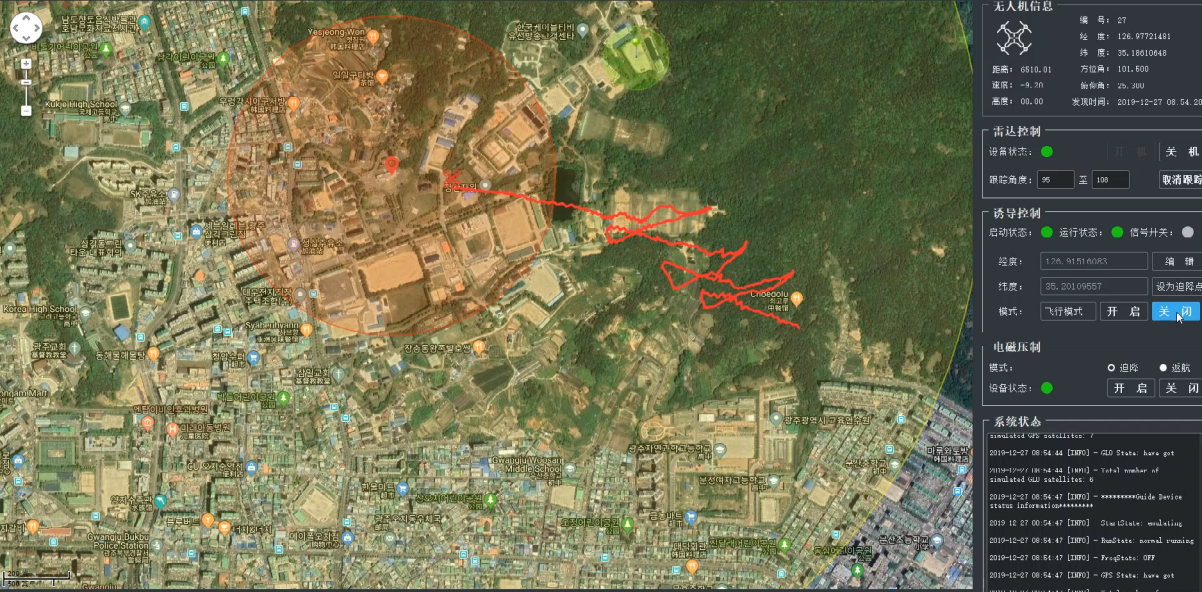

　　雷达探测的无人机机动飞行轨迹（※绕弯飞，切向飞※）          无人机操控终端记录的飞行轨迹

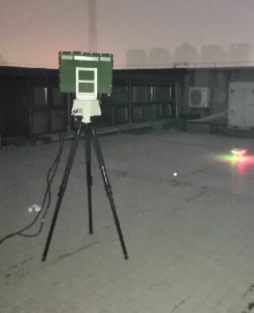

某地测试

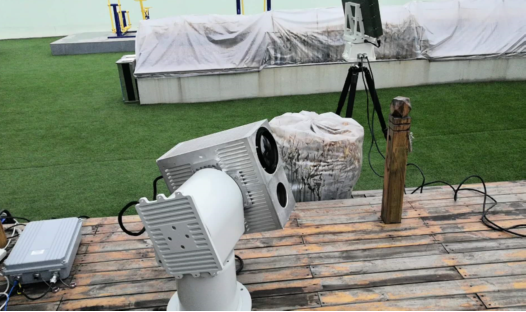

　　雷达引导光电无人机

5.应用案例

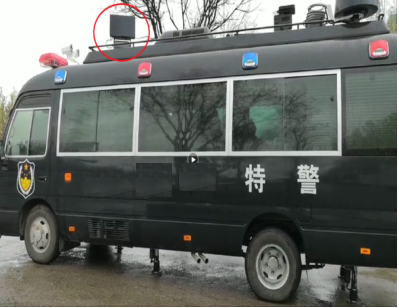

      2019年装备某特警

　  2019年保障第二届中国国际进口博览会

    2019年国家低慢小探测研究

　           2020年装备国内某所低空防御系统
